內浮盤周邊密封系統:拱頂儲罐主要使用內浮盤方式進行密封,密封的結構主要分為三種方式:分別是囊式密封、舌形密封和雙密封。

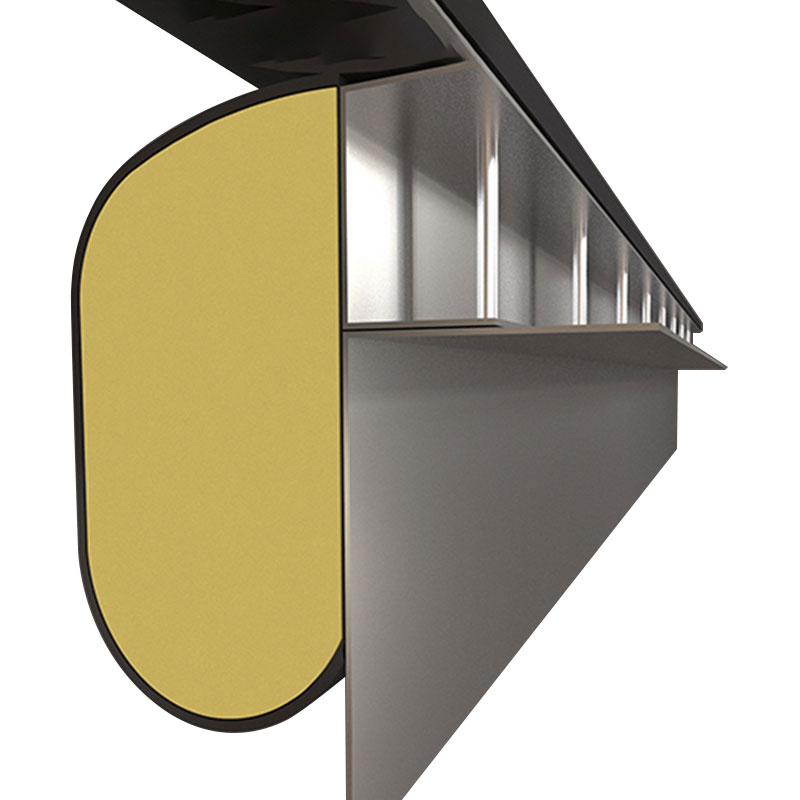

囊式密封一種經濟實用的密封裝置,采用聚氨脂發泡彈性元件為填充物,外包帶與介質接觸的密封材料,用膠帶壓條、緊固件固定在內浮盤外圖板上,填充在罐壁與內浮盤之間的環形空間內,囊式密封接觸面積大、密封效果好,適用各類儲罐,但對罐壁的光潔度要求較高。

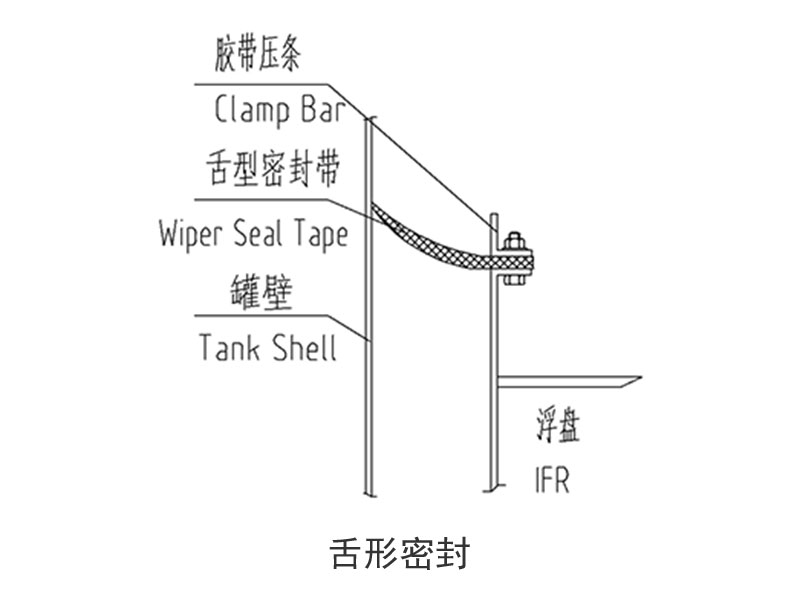

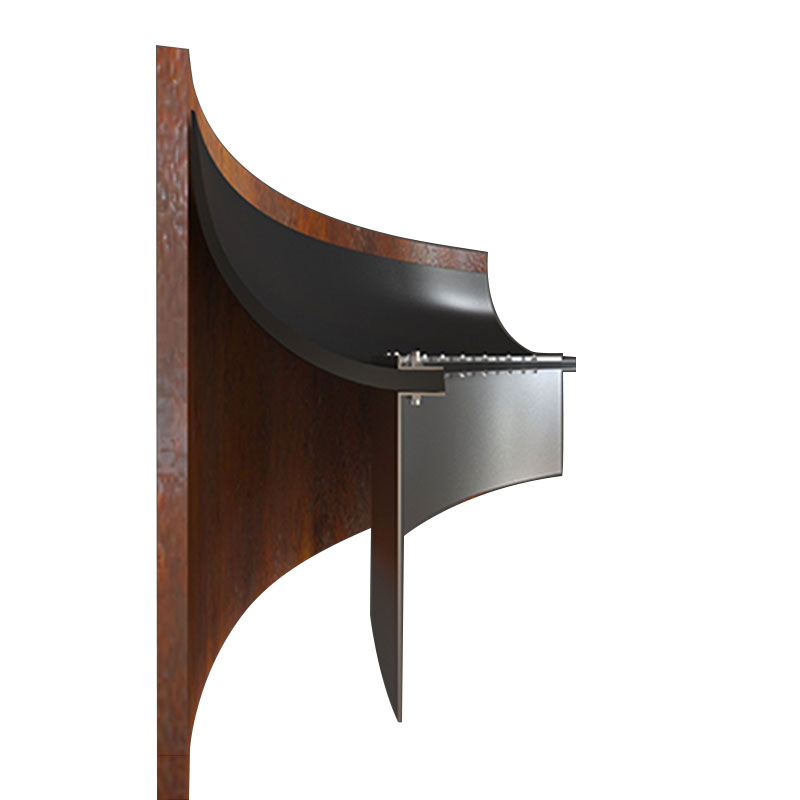

舌形密封是較早應用于內浮盤周邊密封的一種形式,舌形膠帶截面呈梯形,利用自身的剛性及彈性將外邊緣推向罐壁,與罐壁作滑動接觸,以達到良好的密封效果。舌型膠帶通常安裝在液面以上,以避免與液體直接接觸。通常使用于直徑大于10m的儲罐。

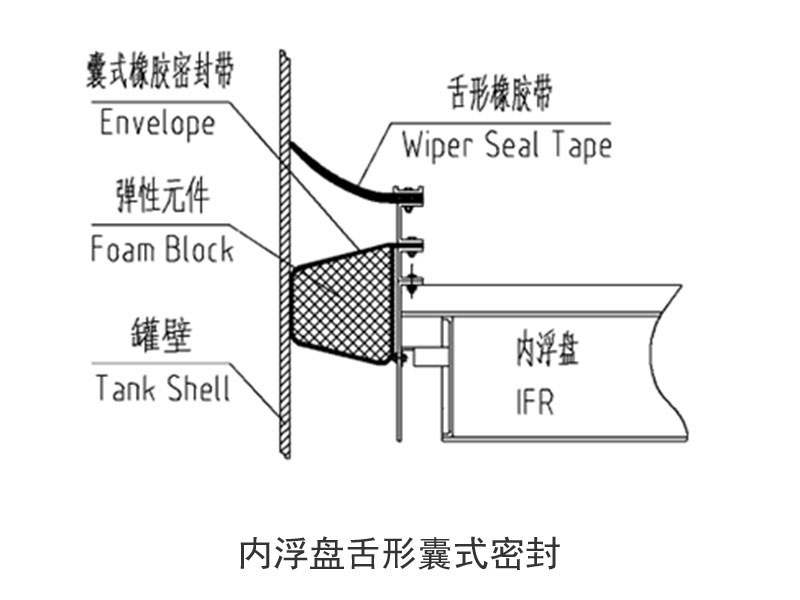

雙密封由單囊式密封和單舌形密封組合疊加而成,綜合了各種單密封形式的優點,提高了整體密封性能。
| 囊式密封部件 | 材質&規格 | 說明 |
| 彈性元件 | 聚氨酯泡沫(梯形、多邊形、圓形) |
1、由密封帶填充彈性 元件、彈性好、補償范圍大。 |
| 密封帶 |
氟橡膠、丁腈橡膠、三元乙丙橡膠、聚四氟、XPE等 |
|
| 膠帶壓條 | 不銹鋼、鋁 |
| 舌形密封部件 | 材質&規格 | 說明 |
| 密封膠帶 |
氟橡膠、丁腈橡膠、三元乙丙橡膠、XPE等 |
1、通常安裝在液面以上,以避免由于與液體接觸而導致舌形膠帶受到可能的損害; |
| 膠帶壓條 | 不銹鋼、鋁 |
| 雙密封部件 | 材質&規格 | 說明 | |
| 單囊式密封 + 單舌形密封 |
囊式密封袋 |
氟橡膠、丁腈橡膠、三元乙丙橡膠、聚四氟、XPE等 |
1、雙密封相對于單密封而言,提高了密封性能。 |
| 舌形密封帶 |
XPE |
||
| 單舌形密封 + 單舌形密封 |
舌形密封帶 |
上層密封材質:XPE |
|
